Вибір зовнішнього облицювального матеріалу вентильованого фасаду - важливе завдання, адже це визначає зовнішній вигляд будівлі. Також перед замовником стоїть непростий вибір несучої підконструкції, яка повинна забезпечити швидкість і якість монтажу, мати необхідну несучу здатність і пожежну безпеку, мати всю необхідну дозвільну документацію та при цьому забезпечувати необхідний термін безремонтної експлуатації вентильованого фасаду.
Hilti виробляє підконструкції, виготовлені з алюмінієвих сплавів. Легкі та надійні, вони мають високу несучу здатність, але при цьому зберігається зручність роботи з даним матеріалом, наприклад, свердління отворів або різання напрямних, що є невід'ємною частиною монтажу НФС. При цьому, завдяки високій корозійній стійкості використовуваних матеріалів, безремонтний термін експлуатації таких вентильованих фасадів становить щонайменше 50 років навіть у слабоагресивних і середньоагресивних промислових середовищах.

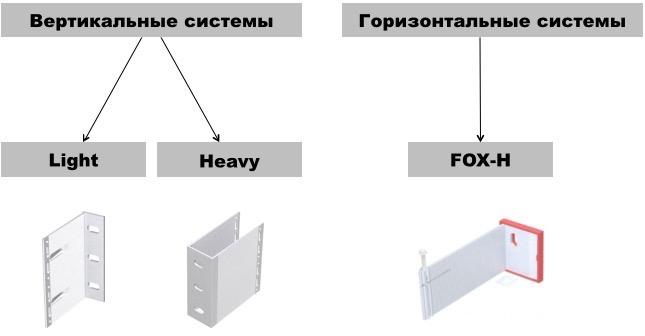

Під час розроблення фасадних підсистем, їхнього проєктування на реальних будівлях і спорудах і виставлення комерційних пропозицій своїм клієнтам компанія Hilti ставить на перше місце забезпечення несучої здатності конструкцій незалежно від типу застосовуваної системи. За типом підсистеми для вентильованих фасадів поділяються на: вертикальні (легкі та важкі) і горизонтальні.
Такі фасади кріпляться по всій площині будівельної основи. Це конструктивне рішення застосовується за достатньої щільності матеріалу будівельної основи (ρ≥600 кг/м3).

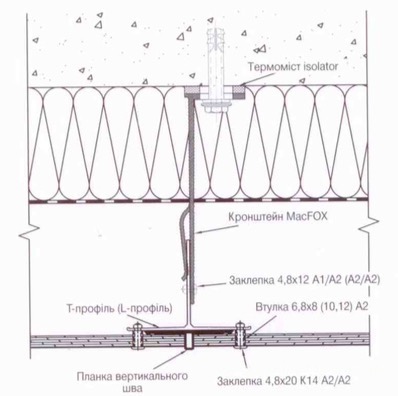

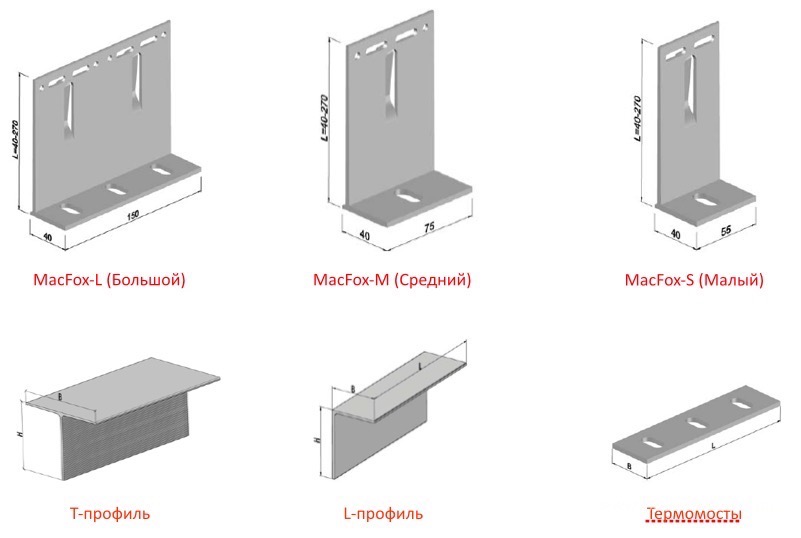

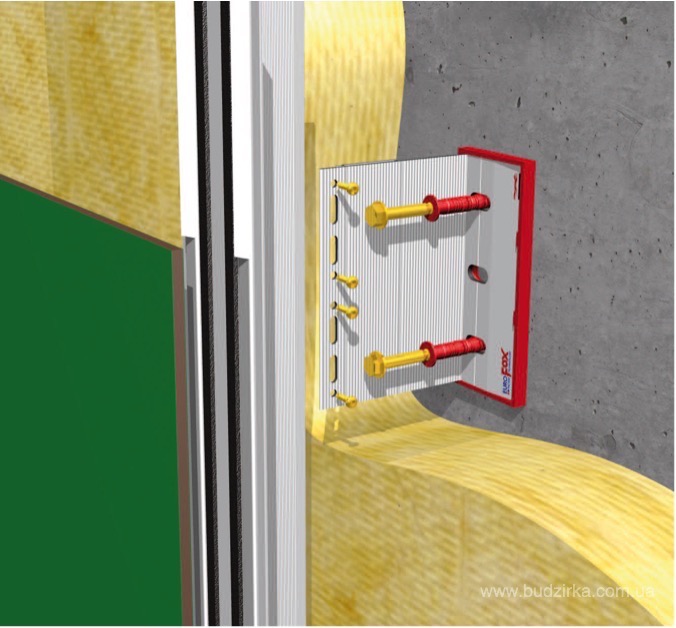

Основними елементами легких фасадних систем є L-подібні кронштейни, які підрозділяються на несучі (сприймають вертикальне навантаження від власної ваги конструкції та горизонтальне вітрове навантаження) та опорні (сприймають лише горизонтальне навантаження), Т- та L-подібні напрямні, а також елементи кріплення облицювального матеріалу, які добирають, зважаючи на вид обраного облицювання та його габарити.
З конструктивних особливостей цих підсистем варто зазначити, що в межах однієї напрямної, максимальна довжина якої може бути не більше 3,6 м, встановлюють тільки один опорний кронштейн, а кількість і крок опорних кронштейнів встановлюють в обов'язковому порядку за результатами розрахунку на міцність. Легкі фасадні системи наразі є найпоширенішими і широко застосовуються як під час реконструкції будівель, так і під час нового будівництва.

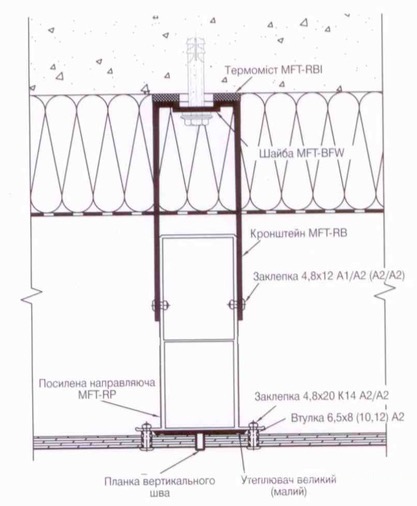

Важкі фасадні системи здебільшого застосовуються при каркасному будівництві та кріпляться в плити перекриття. Ще кілька років тому це конструктивне рішення було екзотикою, але з кожним роком воно стає дедалі актуальнішим.
Вимоги щодо теплозахисту та енергозбереження постійно посилюються, кошти економляться, а стіни всередині каркаса все частіше виконують із матеріалів із вкрай низькою щільністю (такі, як газобетон, пустотілі цегляні блоки тощо), і як наслідок, із низькою несучою здатністю.
У такий матеріал закріплювати кронштейни фасаду не можна. У цих підсистемах крок кронштейнів обумовлюється висотою поверху, оскільки кріплення здійснюються тільки в міжповерхові плити перекриття.

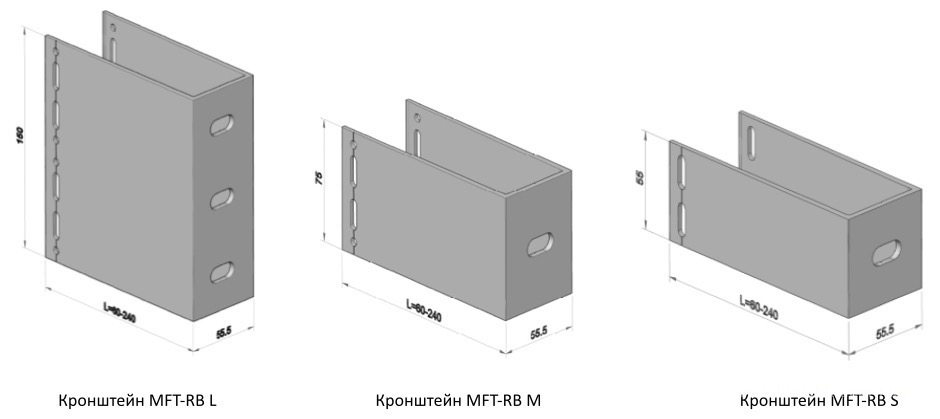

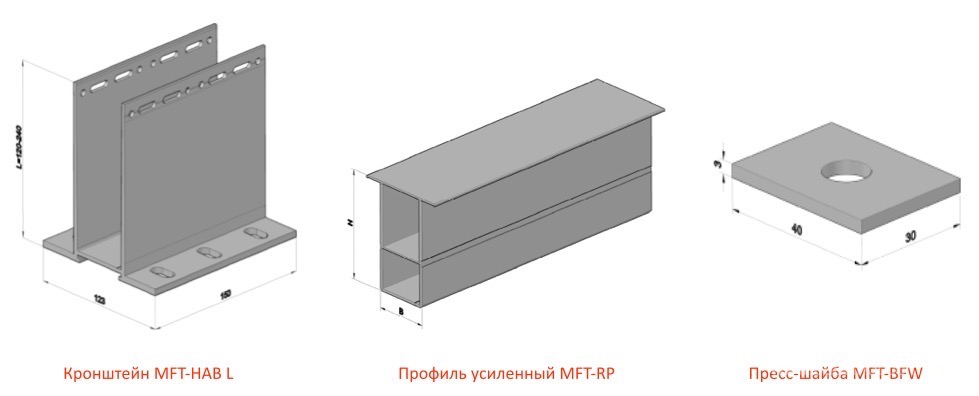

Відповідно основні елементи важких фасадних систем повинні мати більш розвинений переріз, наприклад, кронштейни в цих системах мають вже не L-подібну форму, а П-подібну з можливістю встановлення до 4 анкерів на один кронштейн.
Велика увага приділяється і вертикальним напрямним, які також мають більш розвинений переріз коробчатого виду з поперечними ребрами жорсткості. Незмінними, порівняно з класичними фасадними системами, залишаються лише елементи кріплення облицювального матеріалу. Прольоти між кронштейнами в даних системах зазвичай варіюються від 3 до 4,6 метра.
Горизонтальні фасадні системи застосовуються для навісних вентильованих фасадів у разі складного розкрою фасадних плит та їхнього зміщення одна відносно одної.
Система застосовується з двома напрямними (горизонтальними та вертикальними) і з однією горизонтальною напрямною.

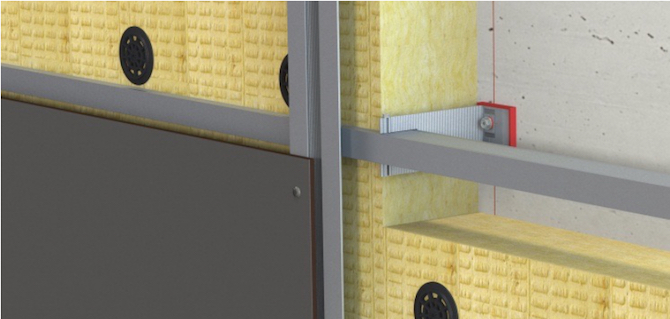

Застосування з двома шарами напрямних (горизонтальні + вертикальні)

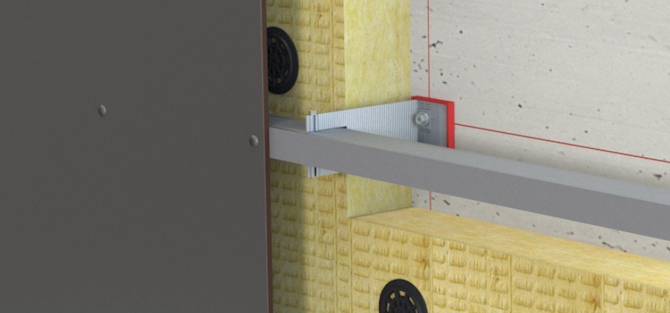

Застосування з одним шаром напрямних (тільки горизонтальні)
Кронштейн MFT-FOX-H спеціально розроблений для використання в горизонтальних системах вентильованих фасадів. Вертикальне розташування кронштейна гарантує оптимальну передачу навантаження несучій стіні. До того ж кронштейн однаково встановлюється, як за однієї горизонтальної направляючої, так і за двох направляючих.
Фіксовані та ковзаючі точки кріплення більше не потрібні під час використання такого кронштейна, оскільки температурні розширення профілю сприймаються самим кронштейном. Таким чином, встановлення такого кронштейна стає не тільки легшим, а й безпечнішим - неправильне встановлення фіксованих і ковзних точок кріплення відходить у минуле.
Переваги кронштейна MFT-FOX-H:
- більше не потрібні фіксовані та ковзаючі точки кріплення;
- кронштейни однієї ширини;
- довжина кронштейна від 55 мм до 300 мм з кроком 20 мм, що дає можливість вибору його правильної довжини;
- теплоізоляція за допомогою термомоста в зборі;
- можливість регулювання направляючої до 40 мм;
- самонарізний гвинт для кріплення направляючої в зборі;
- кріплення до всіх видів стін одним анкером;
- використання з усіма типами навісних фасадів;
- легкість використання з вітробар'єром.
