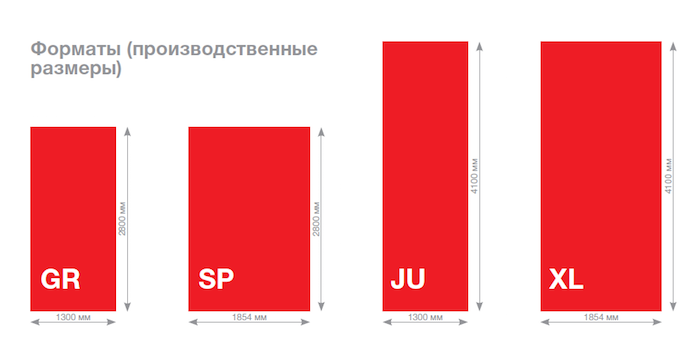

HPL панелі Fundermax виробляють у чотирьох стандартних розмірах:
Під час розкрою панелей на деталі для монтажу на навісний вентильований фасад (НВФ) частина панелей неминуче стають відходом. Відсоток відходів, який може становити від 10 до 50%, істотно впливає на остаточну вартість фасаду.
Кілька головних принципів, покладених в основу розкрою панелей, допоможуть нам вирішити це питання.
По-перше, використовуючи комп'ютерні програми для оптимізації розкрою, наприклад, Астра розкрій 5.5, можна домогтися мінімуму відходів, адже програма обирає тільки ті розміри панелей і їхню кількість, на яких деталі займають максимум площі. Тут нам допомагає також використання розкрійного верстата з ЧПУ, який розрізає панель на деталі за умови їхнього хаотичного розташування на аркуші.
По-друге, під час проєктування фасаду, деталі необхідно максимально прив'язувати до розмірів стандартних форматів панелей Fundermax. Наприклад, висоту деталей можна брати кратно 600, 900 або 1200 мм. Довжина залежить від розміру міжвіконних прорізів, співвідношення довжина/ширина деталей та інших факторів, але її також можна прив'язувати до довжини стандартних розмірів 2800 і 4100 мм.

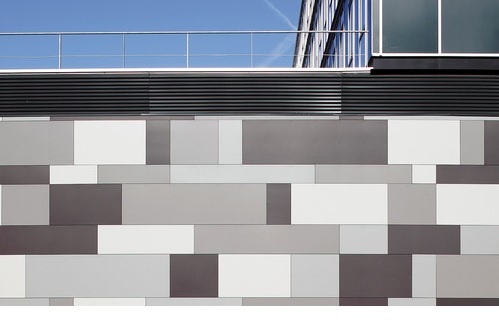

По-третє, деталі на великих площинах фасаду можна розміщувати у вигляді «тетріса», тобто деталі різної висоти і довжини, але кратні формату панелей, монтуються в шаховому порядку з перев'язкою швів або без неї. У цьому випадку приймаються розміри деталей, які без відходів заповнюють вихідну панель. З них і викладають малюнок фасаду.
Розглянемо приклад із практики.

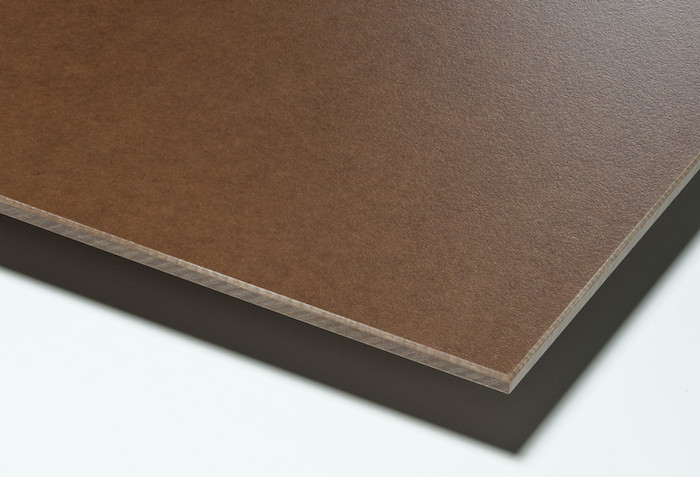

Архітектор проєкту будівництва мережевого супермаркету обрав hpl панелі Fundermax exterior товщиною 6 мм у декорі Authentic natura для оздоблення зовнішніх стін. На фасаді було передбачено три площини розміром 4020х44121мм, 4820х11319 мм, 4818х3135 мм.

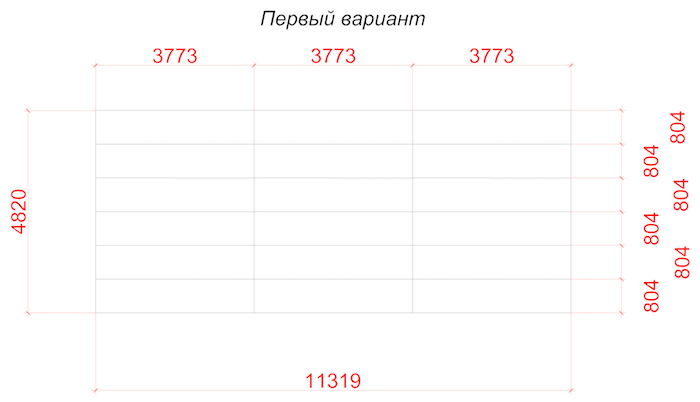

Спочатку площини були розбиті архітектором проєкту на прямокутники розміром 1005х3155 мм, 1606х3773 мм і 964х3135 мм відповідно. Оскільки панелі в декорі Authentic natura виробляються тільки в одному форматі 4100х1854 мм, під час розкрою аркушів на деталі відхідність становила 53,54%: деталі площею 247,21 м2 із 70 панелей площею 532,10 м2.
Архітектор проєкту не прийняв такі пропорції панелей з міркувань невідповідності загальній архітектурній концепції будівлі.

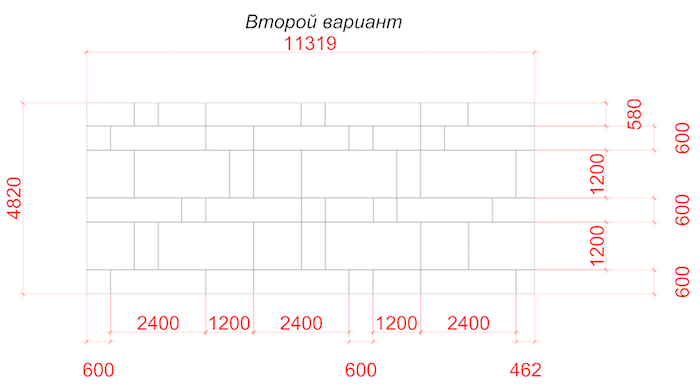

Тоді «Будівельна зірка» запропонувала принцип «тетріса» для розміщення деталей на фасаді. Панель розміром 4100х1854 мм розрізають уздовж на смуги заввишки 600 і 1200 мм, а за довжиною деталі вибирають кратними 600 мм: 600, 1200, 1800 і 2400 мм. Некратний залишок 500 мм також використовувався в довжинах 500 і 1700 мм на фасаді. Під час розкрою деталей відхідність становила 13,26%. Економія вартості панелей порівняно з початковим варіантом склала 15600 ЄВРО.

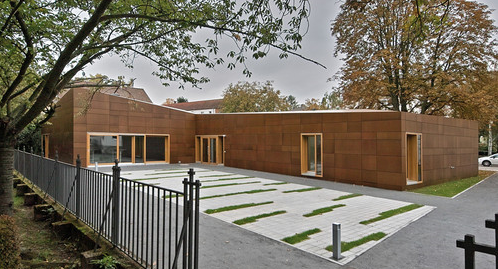

Перевагою розкою на «тетріс» також є унікальна властивість декору Authentic natura нерівномірно вигоряти під впливом ультрафіолетових променів: від темно-коричневого однотонного кольору до коричневого та світло-коричневого неоднотонного. Різний розмір деталей тільки підсилює візуальний ефект вигоряння декору.
Під час проєктування фасаду будівлі з hpl панелей Fundermax можна отримати не лише значний декоративний, а й економічний ефект, використовуючи всі переваги панелей: великий вибір форматів і товщини, унікальність декорів, легкість обробки та монтажу. Спільна робота архітектора і конструктора на етапі проєктування допомагає досягти максимального результату у зведенні фасаду будівлі. Ми завжди готові надати технічні консультації та допомогу в конструкторських розрахунках архітектурним майстерням, девелоперським і монтажним організаціям.
