Невидимі кріпильні деталі. В архітектурних цілях може знадобитися невидиме кріплення панелей FunderMax Exterior.
Переваги підрізаного анкера панелей:
ОСНОВНІ ДАНІ:

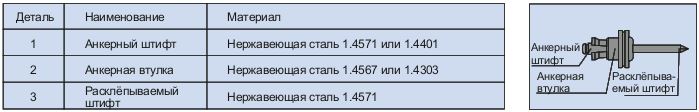

Анкер панелі складається з двощілинного перехідника конічного дюбеля з вбудованою глухою заклепкою.

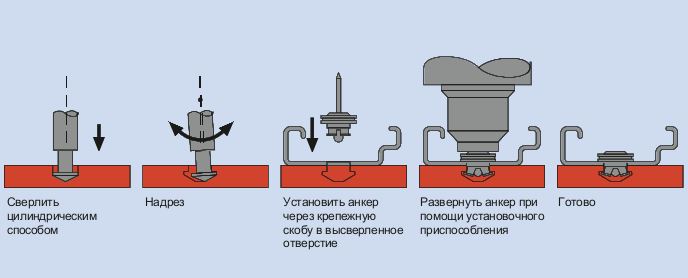

Втулка встановлюється в підрізаний висвердлений отвір панелі фасаду таким чином, щоб вона мала пряму посадку, а потім ретельно фіксується.
Товщина панелі FunderMax Exterior: 8-10 мм

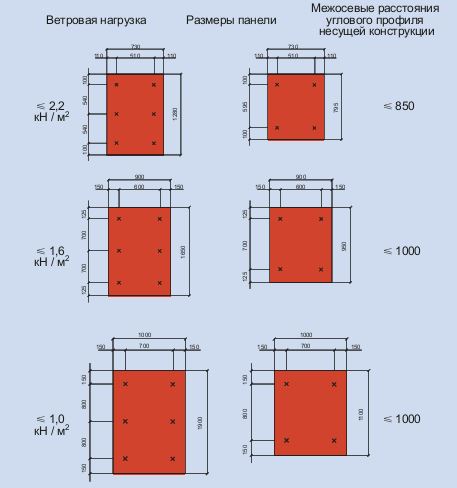

Максимальні розміри панелей FunderMax Exterior: 1000 мм x 1900 мм, наявні щонайменше чотири і щонайбільше шість окремих кріпильних скоб.
Несуча конструкція конструюється таким чином, щоб гарантувалося ненапружене кріплення панелей FunderMax Exterior.
Фасади такого типу повинні монтуватися тільки навченими фахівцями. Опорні бічні з'єднання в несучій конструкції мають бути закриті панелями.
Підрізані висвердлені отвори виконуються на заводі або в цехових умовах за допомогою спеціального свердлильного інструменту. Окремі висвердлені отвори також можуть бути виконані за допомогою переносного свердлильного інструменту на будівельному майданчику у виробничих умовах.
Необхідно видалити тирсу від свердління з висвердленого отвору.
Номінальний діаметр висвердленого отвору повинен відповідати значенням, наведеним у дозволі.
У разі помилкового висвердлювання новий отвір повинен знаходитися від помилкового на відстані не менше подвоєного значення глибини.
ГЛИБИНА КРІПЛЕНЬ:
Панелі товщиною 8 мм. ................ 4 мм
Панелі товщиною 10 мм. ............... 6 мм
Дюбель встановлюється за допомогою пристрою встановлення дюбелів, відповідного для системи.
Відстань між отворами для засвердлювання
